現代の産業オートメーションでは、精度と信頼性は交渉の余地がありません。アンアナログ出力モジュールデジタル制御信号を現実世界の物理的な動作に変換する際に重要な役割を果たします。この記事では、アナログ出力モジュールがどのように機能するか、その利点、主な選択基準、および一般的な運用上の問題点にどのように対処するかについて説明します。 PLC ベースのシステムを最適化する場合でも、プロセス制御アーキテクチャをアップグレードする場合でも、一貫した効率的なパフォーマンスを達成するには、これらのモジュールを理解することが不可欠です。

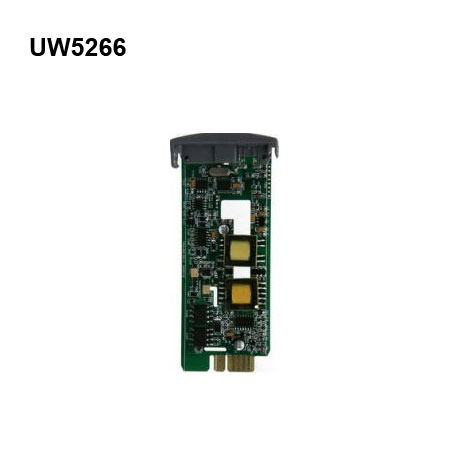

アナログ出力モジュールは、プログラマブル ロジック コントローラー (PLC) および分散制御システム (DCS) で使用されるハードウェア コンポーネントです。コントローラーによって生成されたデジタル信号を電圧 (0 ～ 10V) や電流 (4 ～ 20mA) などのアナログ信号に変換し、アクチュエーター、バルブ、ドライブなどのフィールドデバイスとの通信を可能にします。
バイナリ状態 (ON/OFF) で動作するデジタル出力とは異なり、アナログ出力モジュールは連続的な信号変化を提供するため、温度、圧力、流量などのプロセスを正確に制御できます。
アナログ出力モジュールの操作には、次の 3 つの主な手順が含まれます。
たとえば、デジタル値 50% は、構成によっては 5V 出力または 12mA 電流に対応する場合があります。
のような企業ウンテック安定性と精度を重視したアナログ出力モジュールを設計し、長期的な動作信頼性を確保します。
| ペインポイント | 説明 | 解決 |
|---|---|---|
| 信号ノイズ | 干渉により不正確な出力が発生する | シールドケーブルと高品質モジュールを使用する |
| キャリブレーションドリフト | 出力精度は時間の経過とともに低下します | 定期的な校正とプレミアムコンポーネント |
| 互換性の問題 | PLCまたはフィールドデバイスとの不一致 | 柔軟な構成を備えた標準化されたモジュールを選択 |
| 限られた解像度 | 出力の粒度が不十分です | 高解像度DACモジュールを選択してください |
| 特徴 | 基本モジュール | アドバンストモジュール |
|---|---|---|
| 出力タイプ | 0～10V | 0～10V / 4～20mA |
| 解決 | 12ビット | 16ビット |
| 正確さ | ±0.5% | ±0.1% |
| 分離 | いいえ | はい |
| 応答時間 | 遅い | 速い |
適切なアナログ出力モジュールを選択するには、いくつかの技術的要素を評価する必要があります。
詳細な製品仕様については、以下を参照してください。
アナログ出力モジュール製品ページ
適切に取り付けると、モジュールの寿命とシステムの信頼性が大幅に向上します。
ウンテック モジュールは、その堅牢な設計と高精度により、これらの業界で広く使用されています。
Q1: アナログ出力モジュールとデジタル出力モジュールの違いは何ですか?
A: デジタル モジュールは ON/OFF 信号を提供しますが、アナログ モジュールは連続可変信号を提供します。
Q2: 4 ～ 20mA が一般的に使用されるのはなぜですか?
A: 長距離でも信号損失やノイズの影響を受けにくいです。
Q3: 校正はどれくらいの頻度で行うべきですか?
A: 通常は 1 年に 1 回ですが、アプリケーションの重要度によって異なります。
Q4: 1 つのモジュールで複数の信号タイプをサポートできますか?
A: 高度なモジュールは、電圧や電流などの構成可能な出力をサポートしています。
Q5: 信号が不安定になる原因は何ですか?
A: 電気的干渉、接地不良、または低品質のコンポーネント。
アナログ出力モジュールは産業オートメーションの基礎コンポーネントであり、複雑なプロセスに対する正確かつ信頼性の高い制御を可能にします。その動作原理、利点、選択基準を理解することで、企業は業務効率を大幅に向上させ、ダウンタイムを削減できます。
高性能で信頼性の高いソリューションをお探しの場合は、ウンテックは、さまざまな産業要件を満たすために調整された一連の高度なアナログ出力モジュールを提供します。
制御システムを最適化する準備はできていますか?お問い合わせ今日は、UWNTEK が最先端のソリューションで自動化の目標をどのようにサポートできるかをご覧ください。
